材料化工
一種改善相變型鐵素體不銹鋼表面起皺的熱處理方法

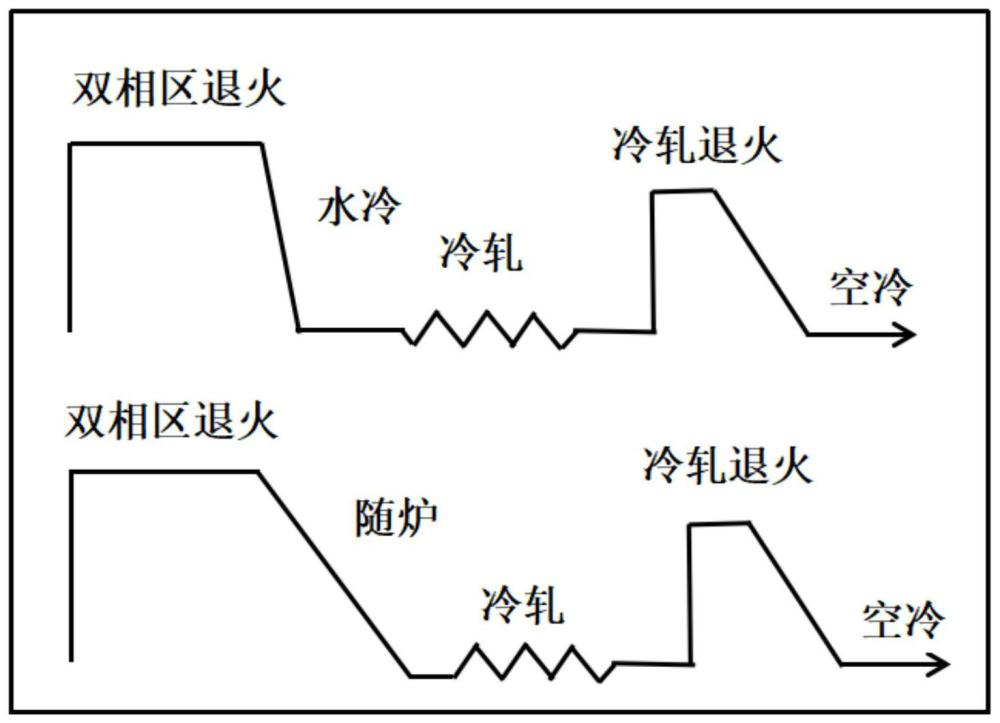

一種改善相變型鐵素體不銹鋼表面起皺的熱處理方法，按以下步驟進行：(1)冶煉鋼水后制成連鑄坯，其成分按質(zhì)量百分比含C 0.03～0.13％，Si 0.2～1.2％，Mn 0.2～0.6％，S≤0.008％，P≤0.04％，N≤0.04％，Cr 12.00～20.00％，余量為Fe；(2)1150～1250℃后進行熱軋，開軋溫度總下壓率為60～95％，空冷；(3)800～1150℃退火，水淬至室溫；(4)冷軋；(5)870～1080℃進行二次退火，空冷。本發(fā)明在可相變鐵素體不銹鋼冷軋前進行退火處理，淬火處理在不銹鋼中引入馬氏體，抑制冷軋退火帶鋼中聚集組織的形成，減輕不銹鋼在沖壓、拉伸加工過程中褶皺現(xiàn)象，提高鐵素體不銹鋼的組織性能和產(chǎn)品的質(zhì)量效果。
長春工業(yè)大學
授權發(fā)明
