材料化工
一種25k大絲束碳纖維的制備方法

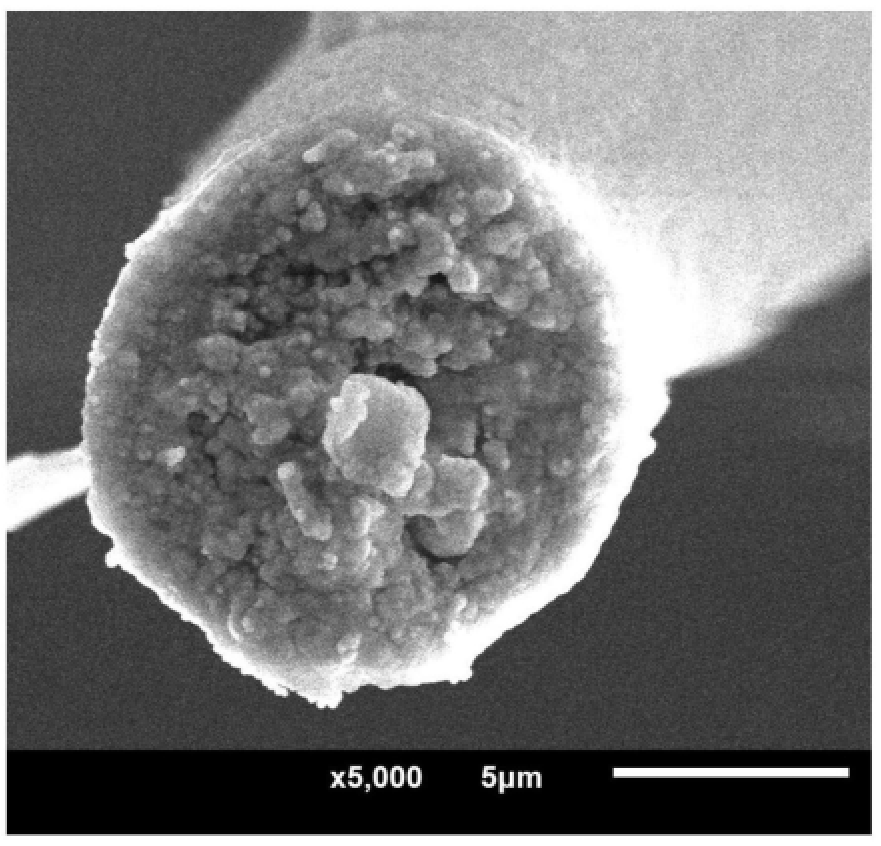

本發(fā)明提供一種25k大絲束碳纖維及其制備方法,屬于碳纖維材料制備技術(shù)領(lǐng)域。該方法包括在空氣氣氛下,將25K大絲束聚丙烯腈共聚纖維置于氧化爐內(nèi),于215~280℃溫度區(qū)間內(nèi)進(jìn)行預(yù)氧化,預(yù)氧化時(shí)間為40~120min,生產(chǎn)速度為12?15m/min,氧化爐循環(huán)風(fēng)控為7~8m/s,牽伸比為1.50?1.80%,得到絲束碳纖維的預(yù)氧絲體;將預(yù)氧絲體經(jīng)過(guò)低溫碳化處理和高溫碳化處理,得到大絲束碳纖維。該方法得到的碳纖維線密度為2.0±0.05g/m,碳纖維的拉伸強(qiáng)度在5.0GPa以上,模量在240~260GPa之間。
長(zhǎng)春工業(yè)大學(xué)
授權(quán)發(fā)明
