材料化工

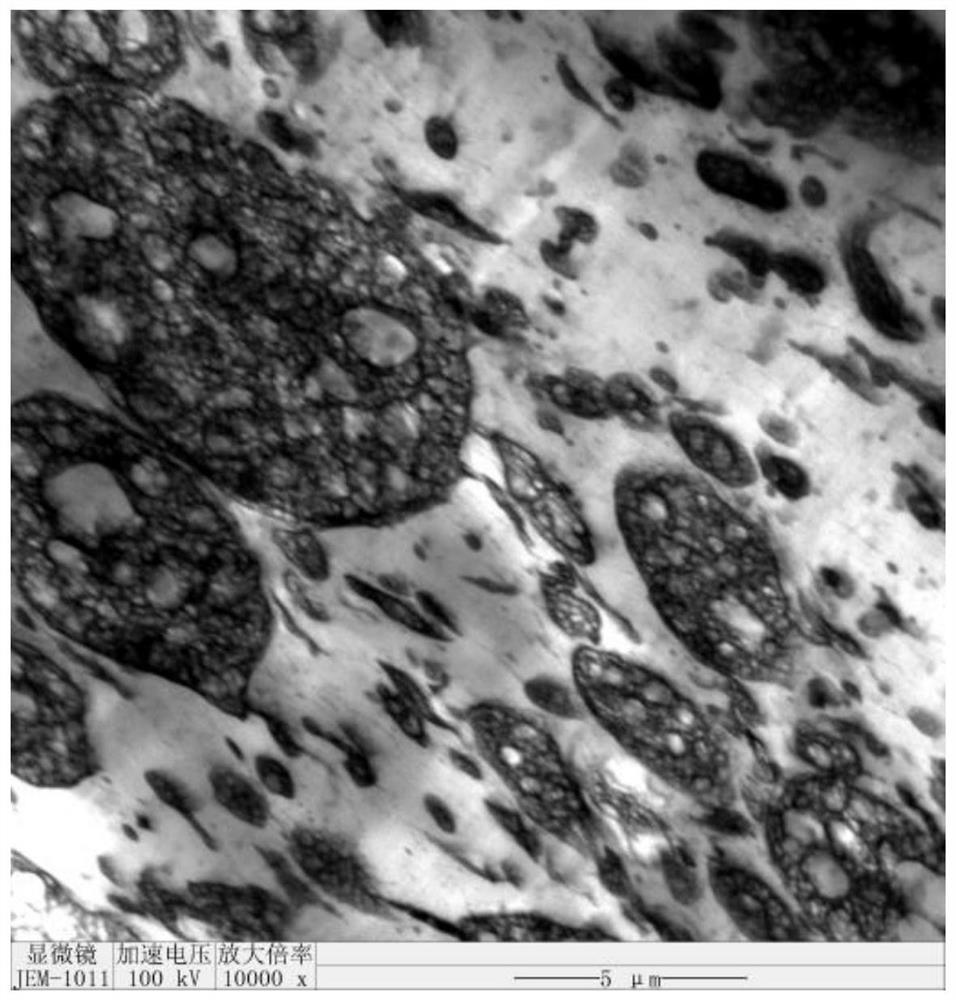

超高抗沖擊本體ABS樹脂組合物及其制備方法
本發(fā)明提供了一種超高抗沖擊本體ABS樹脂組合物及其制備方法,所述ABS樹脂組合物包括按單體和稀釋劑,所述單體包括如下組分:苯乙烯、丙烯腈、丁二烯橡膠、分子量調(diào)節(jié)劑、引發(fā)劑。所述制備方法為:將苯乙烯、丙烯腈和稀釋劑加入反應(yīng)釜中,將粉碎后的丁二烯橡膠加入,直至丁二烯橡膠完全溶解后,加入分子量調(diào)節(jié)劑和引發(fā)劑,以適當(dāng)?shù)霓D(zhuǎn)速60~180rpm攪拌,在125~135℃下進行反應(yīng),得到所述超高抗沖擊本體ABS樹脂組合物。本發(fā)明制備的ABS樹脂反應(yīng)時間短,且具有良好的力學(xué)性能,沖擊強度可達550J/m以上,最高可達到600J/m以上。
長春工業(yè)大學(xué)
授權(quán)發(fā)明
